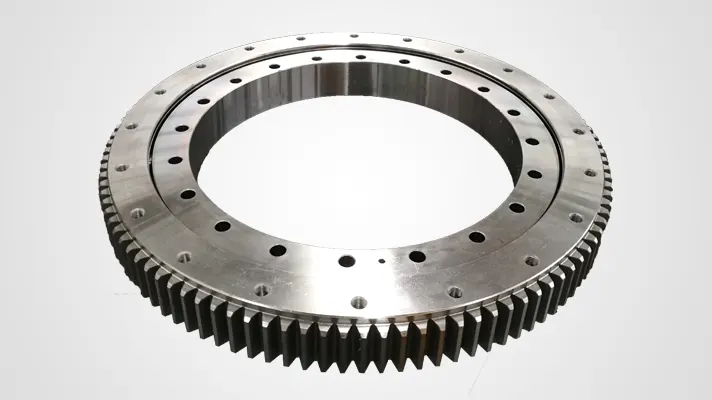

Cojinetes de tocadiscos

El rodamiento de la plataforma giratoria es un tipo de rodamiento grande con una estructura especial que puede soportar cargas integrales como la carga axial, la carga radial y el momento de vuelco al mismo tiempo. En términos generales, el cojinete de la plataforma giratoria está equipado con un orificio de instalación, aceite lubricante y un dispositivo de sellado que puede cumplir con los diferentes requisitos de todo tipo de motores principales en diferentes condiciones de trabajo. Por otro lado, el cojinete de la plataforma giratoria tiene las características de estructura compacta, rotación fácil de guiar, fácil de instalar y fácil de mantener, etc. El cojinete de la plataforma giratoria se usa ampliamente en dispositivos giratorios grandes, como maquinaria de elevación y transporte, excavadoras, maquinaria de ingeniería de construcción, maquinaria portuaria, generación de energía eólica, equipos médicos, radar y lanzamisiles.

Descripción

El rodamiento de la plataforma giratoria es un tipo de rodamiento grande con una estructura especial que puede soportar cargas integrales como la carga axial, la carga radial y el momento de vuelco al mismo tiempo.

No Gear
Drawing No .	Outer diameter	Inner diamter	Total height	Outer ring mounting hole	Inner ring mounting hole diamter	Mounting hole number	Inner ring outer diameter	Outer ring inner diameter	Outer ring height	Tooth No
Raceway center distance	Outer diameter	Inner diamter	Total height	Outer ring mounting hole	Inner ring mounting hole diamter	Mounting hole number	Inner ring outer diameter	Outer ring inner diameter	Outer ring height	Tooth No
DL(mm)	Da（mm）	Di（mm）	H（mm）	La（mm）	Li（mm）	n	O（mm）	U（mm）	H1（mm）	z
060.20.0414.500.01.1503	486	342	56	460	368	24	412.5	415.5	45.5	_
060.20.0544.500.01.1503	616	472	56	590	498	32	542.5	545.5	45.5	_
060.20.0644.500.01.1503	716	572	56	690	598	36	642.5	645.5	45.5	_
060.20.0744.500.01.1503	816	672	56	790	698	40	742.5	745.5	45.5	_
060.20.0844.500.01.1503	916	772	56	890	798	40	842.5	845.5	45.5	_
060.20.0944.500.01.1503	1016	872	56	990	898	44	942.5	945.5	45.5	_
060.20.1094.500.01.1503	1166	1022	56	1140	1048	48	1092.5	1095.5	45.5	_

Outer Gear
Drawing No .	Outer diameter	Inner diamter	Total height	Outer ring mounting hole	Inner ring mounting hole diamter	Mounting hole number	Inner ring outer diameter	Outer ring inner diameter	Outer ring height	Tooth No
Raceway center distance	Outer diameter	Inner diamter	Total height	Outer ring mounting hole	Inner ring mounting hole diamter	Mounting hole number	Inner ring outer diameter	Outer ring inner diameter	Outer ring height	Tooth No
DL(mm)	Da（mm）	Di（mm）	H（mm）	La（mm）	Li（mm）	n	O（mm）	U（mm）	H1（mm）	z
061.20.0414.500.01.1503	504	342	56	455	368	20/24	412.5	415.5	45.5	99
061.20.0544.500.01.1503	640.8	472	56	585	498	28/32	542.5	545.5	45.5	105
061.20.0644.500.01.1503	742.8	572	56	685	598	32/36	642.5	645.5	45.5	122
061.20.0744.500.01.1503	838.8	672	56	785	698	36/40	742.5	745.5	45.5	138
061.20.0844.500.01.1503	950.4	772	56	885	798	36/40	842.5	845.5	45.5	117
061.20.0944.500.01.1503	1046.4	872	56	985	898	40/44	942.5	945.5	45.5	129
061.20.1094.500.01.1503	1198.4	1022	56	1135	1048	44/48	1092.5	1095.5	45.5	148

Inner Gear
Drawing No .	Outer diameter	Inner diamter	Total height	Outer ring mounting hole	Inner ring mounting hole diamter	Mounting hole number	Inner ring outer diameter	Outer ring inner diameter	Outer ring height	Tooth No
Raceway center distance	Outer diameter	Inner diamter	Total height	Outer ring mounting hole	Inner ring mounting hole diamter	Mounting hole number	Inner ring outer diameter	Outer ring inner diameter	Outer ring height	Tooth No
DL(mm)	Da（mm）	Di（mm）	H（mm）	La（mm）	Li（mm）	n	O（mm）	U（mm）	H1（mm）	z
062.20.0414.500.01.1503	486	326.5	56	460	375	24	415.5	412.5	45.5	67
062.20.0544.500.01.1503	616	445.2	56	590	505	32	545.5	542.5	45.5	76
062.20.0644.500.01.1503	716	547.2	56	690	605	36	645.5	642.5	45.5	93
062.20.0744.500.01.1503	816	649.2	56	790	705	40	745.5	742.5	45.5	110
062.20.0844.500.01.1503	916	737.6	56	890	805	40	845.5	842.5	45.5	94
062.20.0944.500.01.1503	1016	841.6	56	990	905	44	945.5	942.5	45.5	107
062.20.1094.500.01.1503	1166	985.6	56	1140	1055	48	1095.5	1092.5	45.5	125
