- Requisitos para instalar el armazón del asiento

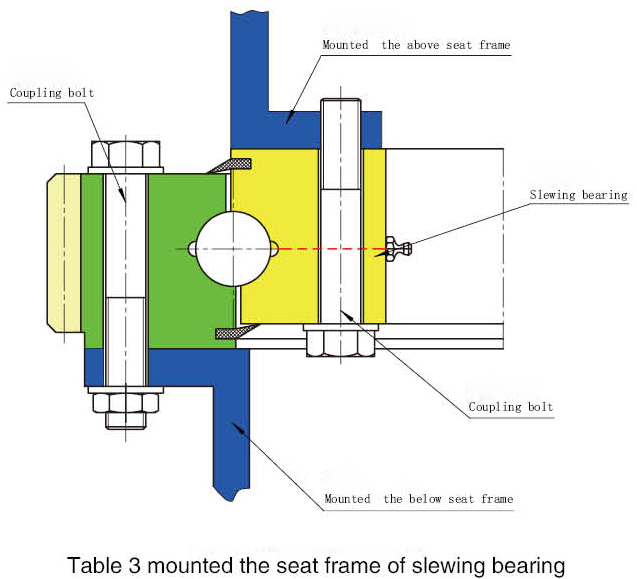

El cojinete giratorio debe instalarse en el armazón del asiento para transmitir la carga. Hay varias formas en el marco del asiento de instalación, y sus estructuras se muestran en la Fig. 3. Para transmitir mejor la carga, el armazón del asiento para la instalación debe ser de suficiente rigidez y precisión, y la rigidez de cada parte del armazón del asiento debe ser igual. El armazón del asiento y el cojinete giratorio solo se pueden conectar mediante pernos y tuercas, y soldadura. está absolutamente prohibido. Para conocer los requisitos específicos, consulte las siguientes Tablas 3.
- Requisito para el piñón de arrastre
La mayoría de los rodamientos giratorios de nuestra empresa tienen engranajes y se ha revisado la altura de los dientes (el coeficiente de adición es +0,5) para reducir la presión evidentemente, y se ha reducido la altura de los dientes (cortar una cierta parte de la parte superior del diente) para evitar la interferencia de la raíz del diente de piñón. A veces, la altura de los dientes del piñón también debe revisarse para evitar interferencias geométricas cuando la cantidad de dientes del piñón es menor de 18. Esto debe tenerse en cuenta al seleccionar un engranaje que coincida con el piñón. El número de piñones a utilizar debe determinarse de acuerdo con la fuerza motriz que necesita el sistema. Ya hemos dado la fuerza circunferencial máxima que un diente de carga puede soportar en la muestra.
- Requisitos para instalar pernos.
Se deben elegir los pernos y la fuerza de sujeción adecuados para instalar el cojinete giratorio. El tamaño del perno debe cumplir con los requisitos de GB / T5782-2000 y GB / T5783 -2000, y la resistencia no debe ser inferior al grado 8.8 especificado en GB / T3098.l-2000 . Nuestra empresa propone utilizar pernos de alta resistencia de grado 10.9 y elige pernos de alta resistencia de grado 8.8 y 12.9 para uso especial. No se pueden usar arandelas de resorte al instalar el cojinete giratorio. El tamaño de la arandela plana debe cumplir con los requisitos de GB / T97.l-1985 y GB / T97.2-1985, y debe tratarse mediante endurecimiento y revenido. La longitud de sujeción del perno debe ser mayor o igual a 5d (d es el diámetro nominal del perno). Cuando se aprieta el perno en el armazón del asiento, se debe garantizar una cierta fuerza de apriete previo y generalmente es 0,7 veces el límite de elasticidad del perno.
Nota: (1) Cuando el tamaño del perno no cumple con GB / T5782-2000 o GB / T5783-2000, el valor de la tabla debe calcularse por separado;
(2) El coeficiente de fricción total entre la cabeza del perno y la superficie de sujeción es de 0,14; se puede aplicar un poco de aceite en la rosca del tornillo.
